Module de stockage , BlueSun BSR-3.5 KW-5.32 KWh-Eco

Module de stockage , BlueSun BSR-3.5 KW-5.32 KWh-Eco
10 500,00 CHF

Fiche Technique

BSR-3.5KW-5.32KWh-Eco (BlueSun)

1. Désignation du système

  • Nom du produit : BSR-3.5KW-5.32KWh-Eco

  • Type de système : Système de stockage & production solaire résidentiel (PV + batterie)

  • Fonction : Gestion énergie solaire, stockage par batterie, alimentation AC

  • Usage recommandé : Maison, petit logement, secours d’énergie ou autonomie partielle

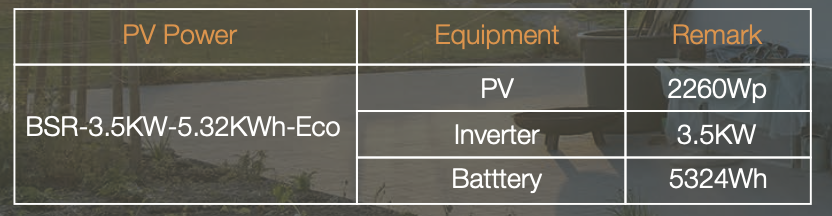

2. Caractéristiques électriques principales

Paramètres système

Paramètre - Valeur

Puissance AC nominale : 3 500 W (3.5 kW)

Tension : AC220-230 V

Fréquence : 50 / 60 Hz

Capacité batterie utile : 5 325 Wh ≈ 5.32 kWh

Standard de montage :

PV recommandé :Panneaux PV + contrôleur MPPT intégré

Remarques : Système AC 230 V compatible avec charges domestiques standards

3. Batterie (Stockage d’énergie)

  • Type : Lithium fer phosphate (LiFePO4 / LFP) – batterie à haute sécurité

  • Capacité nominale : 5 325 Wh (≈ 5.32 kWh)

  • Tension nominale : 25,6 V

  • Plage de tension de batterie : 20 V - 29,2 V

  • Courant max. charge/décharge : 200 A

  • Cycle de vie : > 6 000 cycles @ 25 °C

  • Durée de vie design : ≥ 5 ans

  • Dimensions : 520 × 269 × 229 mm

  • Poids : ~42 kg

  • Conditions de fonctionnement :

    • Température charge : 0 °C à +50 °C

    • Température décharge : −10 °C à +50 °C

    • Humidité : 0 % – 95 % (sans condensation)

    • Altitude max : 2 000 m
      (Bluesun Solar)

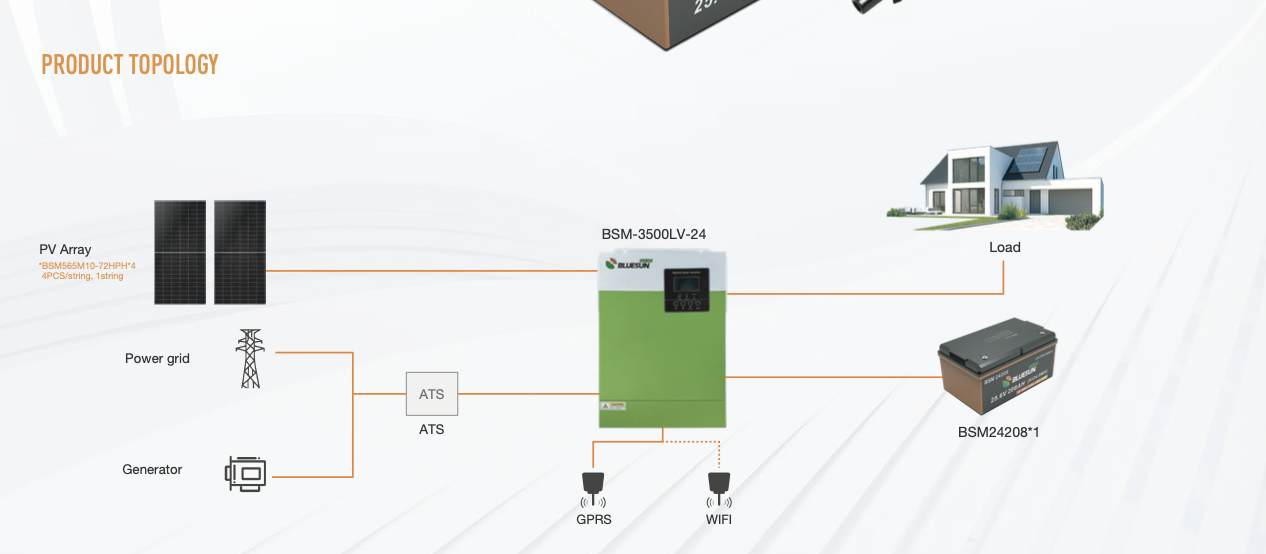

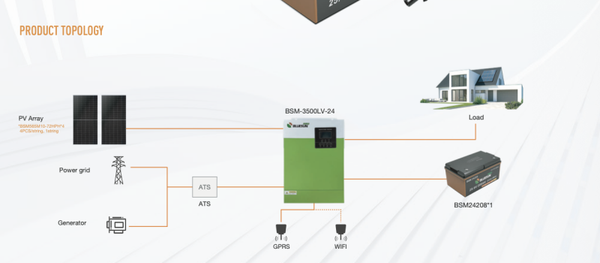

4. Onduleur - Contrôleur intégré

  • Modèle : BSM-3500LV-24

  • Type : Onduleur hybride (solaire + batterie + AC)

  • Puissance nominale : 3 500 W

  • Tension AC nominale : 220/230 VAC

  • Efficacité de pointe (PV → INV) : > 96 %

  • Plage de tension MPPT PV : 30 – 500 V DC

  • Tension open-circuit PV max : 500 V DC

  • Max. courant d’entrée PV : 15 A

  • Max. courant de charge : 100 A

  • Dimensions : 330 × 278 × 98 mm

  • Poids : ~3,8 kg

  • Fonctions incluses : MPPT PV, conversion DC→AC, gestion batterie
    (Bluesun Solar)

5. Configuration PV conseillée

(Exemple type pour une installation résidentielle)

  • Modules PV recommandés : 4 × panneaux solaires (≈ 565 Wp chacun)

  • Puissance PV totale : ~2 260 Wp (≈ 2.26 kWp)

  • Câblage et connectiques : MC4 + câbles PV 4 mm²

  • Accessoires possibles : Module WiFi de monitoring (optionnel)
    (Bluesun Solar)

6. Conditions d’installation

Ambiente & environnement

  • Température de charge : 0-50 °C

  • Température de décharge : −10-50 °C

  • Stockage : −20-60 °C

  • Humidité : 0-95 % sans condensation

  • Hauteur installation : ≤ 2000 m
    (Bluesun Solar)

Installer & entretien

  • Installation par un électricien / technicien qualifié

  • Prévoir ventilation autour de l’onduleur

  • Protection contre surcharge et surtension

  • Mise à la terre conformément aux normes locales

7. Performances & cycles

  • Cycle de vie : > 6 000 cycles à température normale

  • **Durée de vie : ≈ 5+ ans selon conditions d’utilisation

  • Percée MPPT efficace (>96 %) pour captation optimale de l’énergie PV

  • Haute compatibilité avec charges domestiques AC 230 V
    (Bluesun Solar)

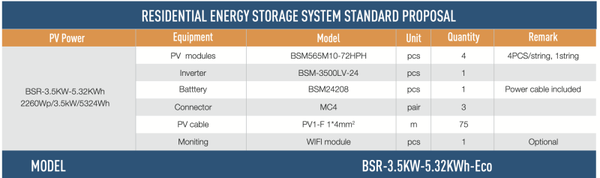

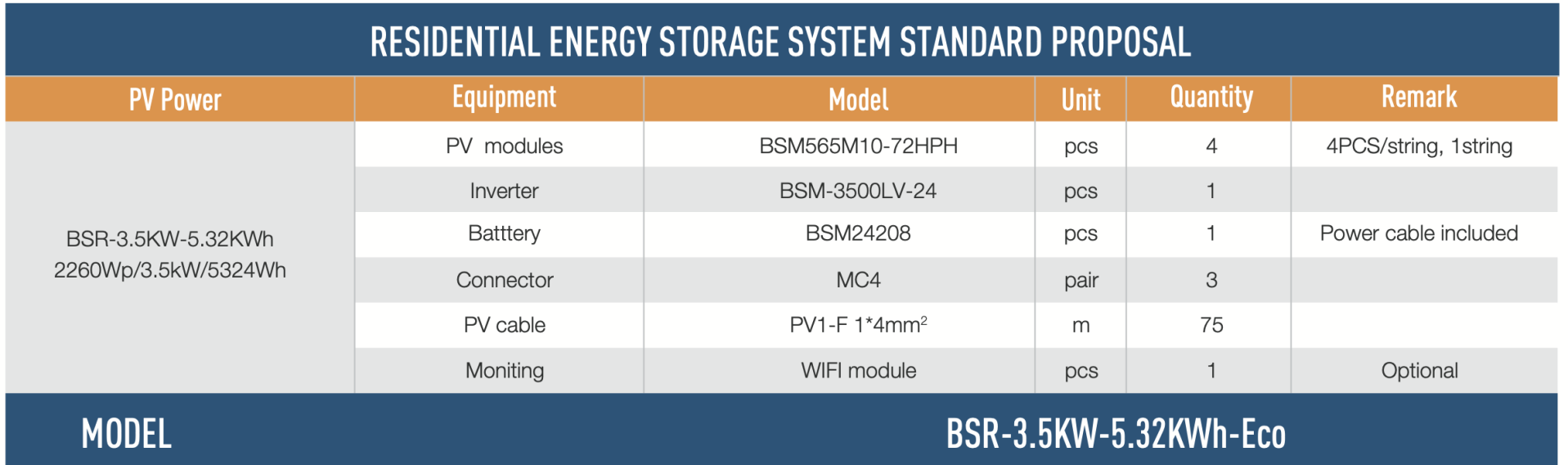

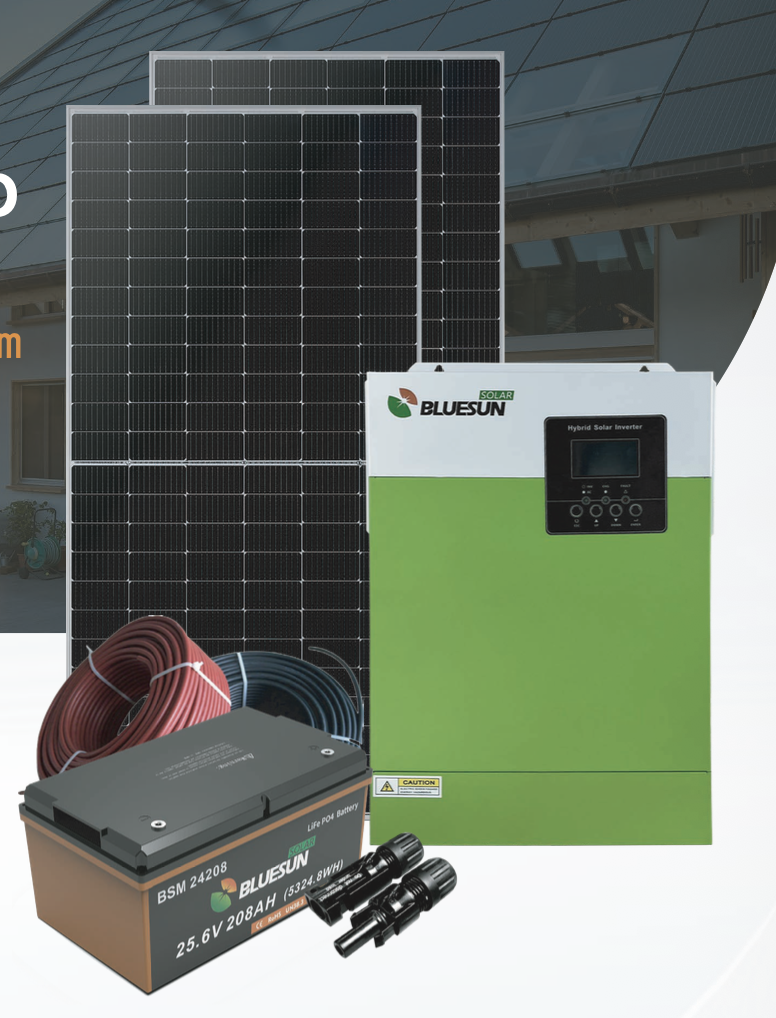

8. Inclus dans le kit (exemple type)

  • Onduleur/contrôleur BSM-3500LV-24

  • Batterie LiFePO4 5.32 kWh

  • Câbles PV + connecteurs MC4

  • Documentation & guide d’installation

  • Options : module de monitoring WiFi (optionnel)
    (Bluesun Solar)

Puissance nominale du pv bluesun

BSM565M10-72PHP

  • Puissance maximale (Pmax) : 565 Wc (watts crête) en conditions STC (Standard Test Conditions).

  • Puissance en conditions réelles NMOT : environ 419 W (conditions plus proches de la réalité).
