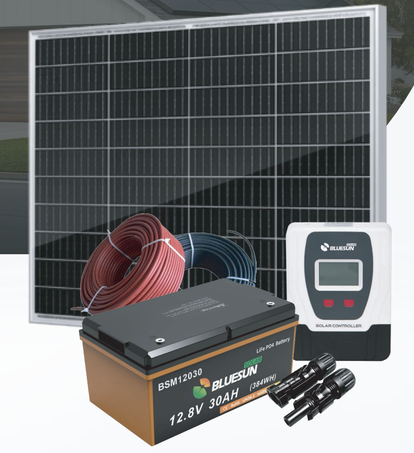

Fiche technique

BSE-100Wc-384Wh-Eco (BlueSun)

Présentation générale

• Nom du modèle : BSE-100Wp-384Wh-Eco

• Série : BSE-Eco (Economic Energy Storage System) (Bluesun Solar)

• Usage : Module de stockage d’énergie autonome pour systèmes solaires résidentiels ou petits systèmes PV hors-réseau. (symelec.cl)

Caractéristiques électriques

       Paramètre                                Valeur

• Capacité de stockage. :~384 Wh (0 .384 kWh) (Bluesun Solar)
• Puissance panneau associée :~100 Wc
• PV BSM-100M-36 : puissance 100 Wc
• Type de système : Stockage d’énergie solaire simple
• Tension de batterie :très probablement 12 V (tendance pour modules petits formats autour de ~384 Wh) – à confirmer constructeur
• Technologie : batterie :Lithium (probable Li-ion/LiFePO4, norme des modules Bluesun Eco) – souvent avec BMS intégré
• Cycle de vie :typiquement plusieurs centaines à quelques milliers de cycles (selon usage et profondeur de décharge) – dépend du type de batterie choisie
• Rendement & sécurité : équipé d’un système de gestion batterie (BMS) – protège contre surcharge, surdécharge, surintensité (détails spécifiques non publiés)

Informations système & utilisation

• Configuration typique :
  Ce module de stockage est conçu pour être intégré avec un contrôleur PV ou un petit onduleur/hybride, permettant de stocker l’énergie produite par un panneau solaire de ~100 W. (symelec.cl)

• Application :
  Petits systèmes autonomes — idéal pour éclairage, petits appareils DC ou pour réserver une autonomie de secours limitée.

• Modularité :
  La série Eco peut parfois être empilée ou connectée en parallèle avec d’autres modules similaires pour augmenter la capacité ; cela dépend du contrôleur/inverseur utilisé.

Points importants (à confirmer avec le fournisseur)

Les données détaillées suivantes ne sont pas disponibles publiquement dans la source consultée et doivent être obtenues auprès du fabricant ou distributeur :

• Tension nominale exacte de la batterie (V)

• Courant de charge / décharge max (A)

• Profondeur de décharge recommandée

• Cycle de vie à 80 % DoD

• Températures d’opération / stockage

• Dimensions & poids

• Certifications (CE, UN 38.3, IEC 62619, etc.)

:

Fiche technique

 BSR-800W-1.33 kWh ECO (BlueSun)

Catégorie produit : Système de stockage d’énergie résidentiel – série BSR Eco (BSR-800W-1.33KWh-Eco) (Bluesun Solar)

Caractéristiques principales

• Puissance nominale de sortie (AC) : 800 W (Bluesun Solar)

• Capacité de stockage de batterie : 1.33 kWh (Bluesun Solar)

• Type de batterie : (généralement Li-ion / Lithium-fer-phosphate selon les standards de la série Eco, bien que la fiche #officielle ne donne pas ce détail exact) (Bluesun Solar)

• Usage prévu : stockage d’énergie solaire résidentiel pour autoconsommation ou secours (Bluesun Solar)

Fonctions et capacités

• Stockage d’énergie photovoltaïque : permet de stocker l’électricité produite par des panneaux solaires pour une utilisation ultérieure (soirée / nuit / périodes nuageuses) (Bluesun Solar)

• Alimentation de secours : capacité de fournir jusqu’à ~800 W de puissance continue aux charges résidentielles (Bluesun Solar)

• Gestion énergétique intelligente : intégration typique avec gestion de charge/décharge selon la production solaire, la demande et les règles d’autoconsommation (via BMS interne) (Bluesun Solar)

• Dimensionnement système : conçu comme module de base – plusieurs modules BSR peuvent être combinés pour augmenter capacité/power (selon la série ECO) (Bluesun Solar)

Données système (indicatives)

Paramètre - Valeur

Puissance AC continue :800 W (Bluesun Solar)

Capacité de batterie :1.33 kWh (Bluesun Solar)

Technologie de batterie :Lithium (probable Li-ion/LiFePO4) (Bluesun Solar)

Configuration / compatibilité :Usage résidentiel, autoconsommation (Bluesun Solar)

(Les valeurs indiquées ici sont issues du standard de la série BSR-Eco – la documentation constructeur complète précise les valeurs exactes par modèle, mais le PDF de référence cité donne uniquement les désignations série.) (Bluesun Solar)

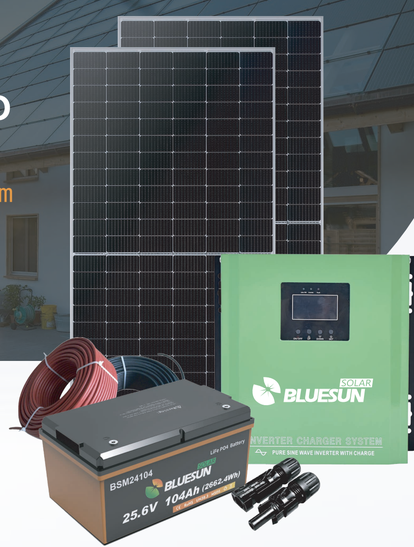

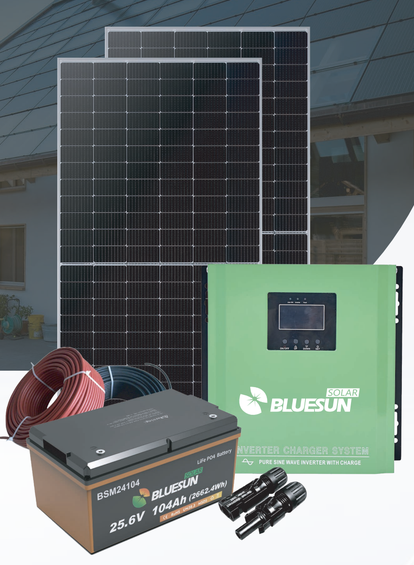

Fiche technique

BSR 1.5 KW – 2.66 KWh-ECO (blueSun)

1. Système

• Nom du système : BSR-1.5KW–2.66KWh-Eco

• Type d’installation : Résidentiel (PV + stockage)

• Fonction : Production photovoltaïque + stockage batterie LiFePO4

• Configuration : Système hybride PV + batterie + onduleur

• Fournisseur : BlueSun Solar Co., Ltd. (Bluesun Solar)

2. Puissance et capacité

Paramètre - Valeur

Puissance nominale AC1.5 kW

Capacité de batterie2.66 kWh

PV recommandé (puissance panneaux)≈ 1 130 Wc

Type batterieLiFePO₄ (lithium fer phosphate)

Configuration panneaux BSM565M10-72HPH – 2 pcs / string, 1 string

RemarquesSystème à puissance AC limitée pour petits usages (lumières, appareils 230 V ≤1.5 kW) (Bluesun Solar)

3. Composants principaux

Onduleur - Contrôleur

• Type d’onduleur : Hybrid (gestion PV + batterie + réseau) – modèle adapté ~1.5 kW

• Sortie AC : ~230 V (monophasé)

• Fonctions :

  • Conversion DC (PV/batterie) vers AC domestique

  • Charge et décharge de batterie

  • Protection anti-surtension et anti­surcharge
    (Spécifications exactes de l’onduleur dépendent du modèle précis livré) (Bluesun Solar)

Batterie

• Type : LiFePO₄ (longue durée, sécurité accrue)

• Capacité : 2 660 Wh (≈ 2.66 kWh)

• Tension nominale : selon pack batterie (souvent ~48 V nominal)

• Bloc batterie intégré avec BMS (Battery Management System)
  (BMS assure la sécurité, équilibrage et longévité) (Bluesun Solar)

4. Photovoltaïque (PV)

• Modules recommandés : BSM565M10-72HPH

• Panneaux : 2 × 565 Wp typiques pour atteindre ≈1.13 kWp total

• Technologie cellule : Silicium cristallin, probable TOPCon ou mono-cristallin selon série

• Connecteurs : MC4 standard
  (Caractéristiques détaillées des modules selon catalogue Bluesun) (Bluesun Solar)

5. Conditions et installation

Conditions environnementales

• Température de fonctionnement modules : –40 °C à +85 °C (module)

• Température environnante recommandée : –20 °C à +45 °C

• Humidité de fonctionnement : ≤ 85 % RH

• Altitude d'installation : ≤ 2000 m (généralement) (powerbluesun.com)

Montage & ventilation

• Orientation idéale : plein sud (hémisphère nord) ou plein nord (hémisphère sud)

• Ventilation arrière des modules nécessaire

• Fixation mécanique solide (charges vent/neige selon site) (powerbluesun.com)

Sécurité

• Installation par un professionnel qualifié

• S’assurer que l’onduleur et la batterie respectent normes CE/IEC applicables

• Ne pas ériger panneaux sous ombrage permanent
  (Gestion des risques électrique importante) (powerbluesun.com)

6. Performances estimées

• Production annuelle dépendante du site géographique : ≈ 1000 – 1400 kWh par kWp / an (selon ensoleillement disponible)

• Utilisation typique : petits appareils, éclairage, charges de secours

• Stockage utile: ~2.0 – 2.3 kWh utilisable selon stratégie de décharge

7. Livrables physiquement inclus

☑ Onduleur hybrid PV-Battery
☑ Batterie LiFePO₄ 2.66 kWh avec BMS
☑ Modules PV recommandés (~1.13 kWp)
☑ Câbles PV (MC4), supports de montage, connecteurs
☑ Manuel de mise en service

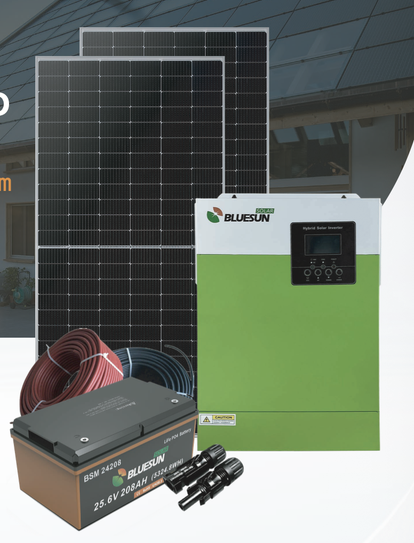

Fiche Technique

BSR-3.5KW-5.32KWh-Eco (BlueSun)

1. Désignation du système

• Nom du produit : BSR-3.5KW-5.32KWh-Eco

• Type de système : Système de stockage & production solaire résidentiel (PV + batterie)

• Fonction : Gestion énergie solaire, stockage par batterie, alimentation AC

• Usage recommandé : Maison, petit logement, secours d’énergie ou autonomie partielle

2. Caractéristiques électriques principales

Paramètres système

Paramètre - Valeur

Puissance AC nominale : 3 500 W (3.5 kW)

Tension : AC220-230 V

Fréquence : 50 / 60 Hz

Capacité batterie utile : 5 325 Wh ≈ 5.32 kWh

Standard de montage :

PV recommandé :Panneaux PV + contrôleur MPPT intégré

Remarques : Système AC 230 V compatible avec charges domestiques standards

3. Batterie (Stockage d’énergie)

• Type : Lithium fer phosphate (LiFePO4 / LFP) – batterie à haute sécurité

• Capacité nominale : 5 325 Wh (≈ 5.32 kWh)

• Tension nominale : 25,6 V

• Plage de tension de batterie : 20 V - 29,2 V

• Courant max. charge/décharge : 200 A

• Cycle de vie : > 6 000 cycles @ 25 °C

• Durée de vie design : ≥ 5 ans

• Dimensions : 520 × 269 × 229 mm

• Poids : ~42 kg

• Conditions de fonctionnement :

  • Température charge : 0 °C à +50 °C

  • Température décharge : −10 °C à +50 °C

  • Humidité : 0 % – 95 % (sans condensation)

  • Altitude max : 2 000 m
    (Bluesun Solar)

4. Onduleur - Contrôleur intégré

• Modèle : BSM-3500LV-24

• Type : Onduleur hybride (solaire + batterie + AC)

• Puissance nominale : 3 500 W

• Tension AC nominale : 220/230 VAC

• Efficacité de pointe (PV → INV) : > 96 %

• Plage de tension MPPT PV : 30 – 500 V DC

• Tension open-circuit PV max : 500 V DC

• Max. courant d’entrée PV : 15 A

• Max. courant de charge : 100 A

• Dimensions : 330 × 278 × 98 mm

• Poids : ~3,8 kg

• Fonctions incluses : MPPT PV, conversion DC→AC, gestion batterie
  (Bluesun Solar)

5. Configuration PV conseillée

(Exemple type pour une installation résidentielle)

• Modules PV recommandés : 4 × panneaux solaires (≈ 565 Wp chacun)

• Puissance PV totale : ~2 260 Wp (≈ 2.26 kWp)

• Câblage et connectiques : MC4 + câbles PV 4 mm²

• Accessoires possibles : Module WiFi de monitoring (optionnel)
  (Bluesun Solar)

6. Conditions d’installation

Ambiente & environnement

• Température de charge : 0-50 °C

• Température de décharge : −10-50 °C

• Stockage : −20-60 °C

• Humidité : 0-95 % sans condensation

• Hauteur installation : ≤ 2000 m
  (Bluesun Solar)

Installer & entretien

• Installation par un électricien / technicien qualifié

• Prévoir ventilation autour de l’onduleur

• Protection contre surcharge et surtension

• Mise à la terre conformément aux normes locales

7. Performances & cycles

• Cycle de vie : > 6 000 cycles à température normale

• **Durée de vie : ≈ 5+ ans selon conditions d’utilisation

• Percée MPPT efficace (>96 %) pour captation optimale de l’énergie PV

• Haute compatibilité avec charges domestiques AC 230 V
  (Bluesun Solar)

8. Inclus dans le kit (exemple type)

• Onduleur/contrôleur BSM-3500LV-24

• Batterie LiFePO4 5.32 kWh

• Câbles PV + connecteurs MC4

• Documentation & guide d’installation

• Options : module de monitoring WiFi (optionnel)
  (Bluesun Solar)

Puissance nominale du pv bluesun

BSM565M10-72PHP

• Puissance maximale (Pmax) : 565 Wc (watts crête) en conditions STC (Standard Test Conditions).

• Puissance en conditions réelles NMOT : environ 419 W (conditions plus proches de la réalité).

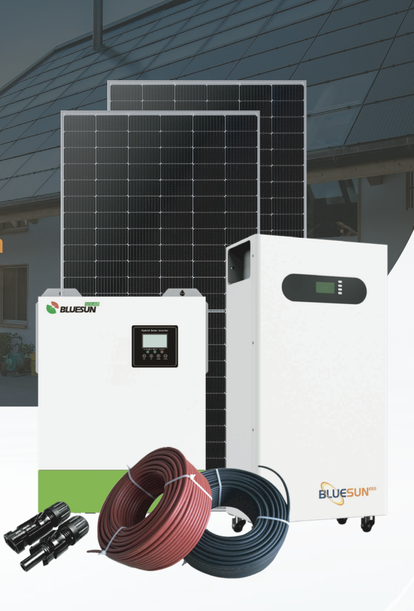

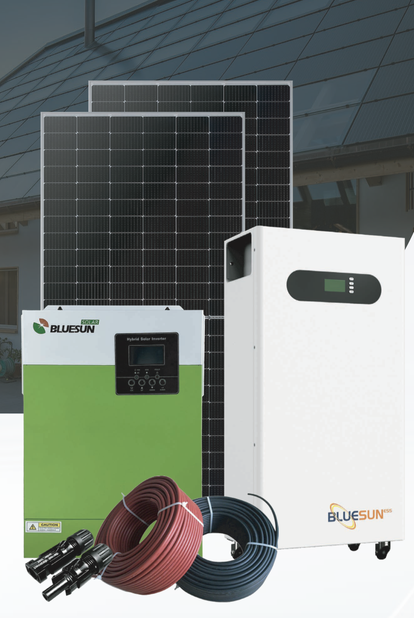

Fiche Technique

BSR-5.5KW-10.6KWh-Eco1 (BlueSun)

• Type : Système de stockage d’énergie solaire résidentiel (PV + batterie)

• Fonctions :

  • Production d’énergie solaire (PV) + stockage en batterie

  • Alimentation électrique AC jusqu’à 5,5 kW

  • Gestion intelligente de l’énergie, charge/décharge batterie

• Usage recommandé : Maison, petit logement, autonomie partielle mains libres (Bluesun Solar)

2. Paramètres électriques principaux

Caractéristiques  - Valeur

Puissance AC nominale : 5 500 W (5.5 kW)

Tension AC : 220 – 230 V

Fréquence : 50 / 60 Hz

Capacité de batterie : 10.6 kWh

Tension nominale batterie : 51.2 V

Type de batterie : LiFePO₄ (LFP)

Plage de tension batterie opérationnelle : 44.8 – 57.6 V

Courant max. charge/décharge : 100 A

Communication : CAN / RS485

Design life batterie≥ 5 ans

Cycle de vie> 6000 cycles @ 25 °C

Humidité fonctionnement : 0 – 95 % (sans condensation)

Altitude max. mise en place≤ 2000 m

Température de charge : 0 – 50 °C

Température de décharge−10 – 50 °C

Température de stockage−20 – 60 °C

(Toutes ces valeurs sont typiques selon données fabricant.) (Bluesun Solar)

3. Onduleur - Contrôleur intégré

• Modèle : BSM-5500BLV-48

• Type : Onduleur hybride PV + batterie + AC

• Puissance de sortie nominale : 5 500 W

• Tension de sortie : 220/230 VAC

• Efficacité de conversion PV → AC : > 96 %

• Tension max. en circuit ouvert PV : 500 VDC

• Plage MPPT (PV) : 120 – 450 VDC

• Courant max. entrée PV : 18 A

• Dimensions (L×P×H) : 482 × 290 × 113 mm

• Poids approximatif : ~10 kg (Bluesun Solar)

4. Batterie (stockage d’énergie)

• Modèle : BSM48106

• Type de batterie : LiFePO₄ (LFP) – haute sécurité

• Capacité nominale : 5 427 Wh × 2 modules ≈ 10.6 kWh

• Tension nominale : 51.2 V

• Plage tension (opération) : 44.8 – 57.6 V

• Courant max. charge/décharge : 100 A

• Communication : CAN/485

• Dimensions (L×P×H) : 450 × 451 × 133 mm par unité

• Poids unitaire : ~41.4 kg (Bluesun Solar)

5. Configuration système typique

(Exemple de configuration préconisée par constructeur)

• Modules PV recommandés : 6 × panneaux solaires (≈ 565 Wc chacun)

• Puissance PV totale : ~3.39 kWc

• Câbles & connecteurs : MC4 standard + câbles PV dimensionnés

• Accessoires optionnels : Module Wi-Fi pour monitoring (Bluesun Solar)

6. Conditions d’installation & environnement

• Température de charge : 0 – 50 °C

• Température de décharge : −10 – 50 °C

• Stockage : −20 – 60 °C

• Humidité : 0 – 95 % (sans condensation)

• Altitude maximale recommandée : ≤ 2000 m

• Installation : par technicien qualifié avec protections électriques conformes aux normes locales (Bluesun Solar)

7. Performances clés

• Cycle de vie élevé : > 6000 cycles à 25 °C

• Très bonne efficacité de conversion PV / AC : > 96 %

• Haute sécurité : LiFePO₄ avec BMS intégré

• Fonctions de gestion d’énergie : charge batterie, décharge, priorité PV vs grid

• Compatible avec charges domestiques AC standards (Bluesun Solar)

8. Contenu typique livré

• Onduleur/contrôleur BSM-5500BLV-48

• Batterie LiFePO₄ 10.6 kWh (deux modules BSM48106)

• Câbles PV + connecteurs MC4

• Manuel d’installation & de mise en service

• Option Wi-Fi monitoring (selon version) (Bluesun Solar)

Fiche technique

 BSR-11kW – 14,3 kWh ECO (BlueSun)

1. Vue d’ensemble

Utilisation du produit : Système de stockage d’énergie solaire résidentiel
Modèle : BSR-11kW – 14,3 kWh Eco
Type : Système autonome (off-grid / hors réseau)
Objectif : Production d’électricité solaire + stockage via batterie lithium pour usage résidentiel ou petits bâtiments
Sortie maximale AC : Jusqu’à 11 kW de puissance AC pouvant alimenter les charges domestiques. (Bluesun Solar)

2. Module de production (PV)

Configuration PV typique :

• Puissance totale panneau solaire : ~5.65 kWp

• Configuration possible : modules en chaîne (par ex. 5 pcs/string × 2 strings)

• Technologie : panneaux solaires (mono ou PERC selon configuration)

• Le système peut être dimensionné ou ajusté selon vos besoins d’exposition/ensoleillement. (Bluesun Solar)

Remarque : le fabricant liste la puissance PV conseillée autour de ~5,65 kWp pour ce modèle, ce qui reste cohérent pour générer et charger la batterie efficacement. (Bluesun Solar)

3. Onduleur / Convertisseur

Modèle d’onduleur compatible : BSM-11000LV-48
Puissance nominale : 11 kW AC
Tension de sortie : 220 / 230 V AC
Type de sortie : Onde sinusoïdale propre (adaptée aux appareils domestiques sensibles)
Support : Mode hors réseau & gestion batterie (interne via BMS)
Prend en charge la communication avec batteries pour gestion intelligente de la charge/décharge. (Bluesun Solar)

4. Batterie de stockage

Capacité énergétique : ~14,3 kWh nominale
Tension nominale : typiquement autour de 48–51,2 V DC selon configuration batterie fournie (elsprendimai.eu)
Type de batterie : Lithium fer phosphate (LiFePO4, LFP) → sécurité, durée de vie élevée. (elsprendimai.eu)
BMS intégré (gestion de batterie) : oui, pour protéger contre surcharge, surdécharge, court-circuit. (elsprendimai.eu)
Cycle de vie estimé : > 6000 cycles (selon conditions) avec DoD élevé possible (>90 %), ce qui correspond à > 10 ans de fonctionnement. (elsprendimai.eu)

Remarque : les batteries LiFePO4 sont actuellement la meilleure technologie grand public pour stockage résidentiel solaire grâce à leur sécurité et stabilité thermique. (elsprendimai.eu)

5. Certification & Garantie

• Certifications : CE, ISO, ETL, TUV (selon variantes et options) (Bluesun Solar)

• Garantie annoncée fabricant : jusqu’à 25 ans pour certains composants système (selon contrat) (Bluesun Solar)

6. Éléments optionnels & accessoires

• Boîte de jonction PV (combiner box)

• Supports de montage toit ou sol

• Câblage PV, connecteurs MC4

• Modules Wi-Fi/surveillance

• Outils installation

FICHE TECHNIQUE –

BSR-15KW-27,1KWH-ECO (BLUESUN)

1) Présentation du système

Produit : Système solaire photovoltaïque complet avec stockage
Modèle : BSR-15KW-27,1KWH-ECO
Type : Système hybride de production et stockage (solaire + batterie)
Objectif : Fournir jusqu’à 15 kW de puissance AC avec 27,1 kWh de stockage d’énergie. (Bluesun Solar)

2) Paramètres électriques système

Général

Paramètre  -  Valeur

Puissance AC nominale (ou de sortie)15 kW

Capacité batterie installée27,1 kWh

Tension AC nominaleTriphasé 230/400 V

ACFréquence nominale50/60 Hz

Source : Standard Proposal Bluesun (Bluesun Solar)

3) Module de stockage (Batterie)

Modèle batterie intégré : BSM48106HP × 5
→ Bataille de plusieurs modules connectés en série/parallèle pour atteindre 27,1 kWh. (Bluesun Solar)

Paramètre. -  Spécification

Type de batterie :Lithium Fer Phosphate (LiFePO₄ / LFP)

Tension nominale~51,2 V

Capacité unitaire : 5427 Wh par module → ×5 = ≈27,1 kWh

Courant charge/décharge max100 A

Durée de vie estimée> 6 000 cycles @25 °C

Communication / BMSRS485, RS232, CAN

Poids total batterie~291 kg

(approx.)Design life> 10 ansSource : Standard Proposal Bluesun (Bluesun Solar)

Batterie LFP = excellente stabilité thermique, cycles de vie élevés et sécurité améliorée. (Bluesun Solar)

4) Onduleur / Convertisseur

Modèle d’onduleur intégré : BSE-15KH3
→ Onduleur hybride triphasé pour stockage solaire. (Bluesun Solar)

Paramètre. - Spécification

Puissance nominale AC 15 kW

Fréquence50/60 Hz

Voltage de sortie230/400 V AC

Maximale efficacité : 98,30 %

Plage tension PV (MPPT)150 – 850 V DCTension PV max autorisée1000 V DC

Courant max entrée PV : 32 A

Dimensions (L×l×H)558×535×260 mm

Poids~29 kg

Max. courant court-circuit PV :48 A

Topologie: Sans transformateur

Protection et communicationsLCD, LED, RS485, CAN

Température d’utilisation : 0 – 50 °C (charge), -10 – 50 °C (décharge)

Source : Standard Proposal Bluesun (Bluesun Solar)

5) Configuration PV recommandée

Le système inclut généralement une connexion pour panneaux photovoltaïques adaptés à l’onduleur 15 kW avec optimisation MPPT.

Exemple carte système proposée :

• Modules PV BSM565M10-72HPH

• 10 modules par chaîne

• 2 chaînes par système
  Ce schéma peut varier selon installation réelle. (Bluesun Solar)

6) Conditions environnementales

Paramètre  -  Détail

Altitude max. d’opération< 4000 m

Température de fonctionnement : -10 °C à +50 °C

Température de stockage : -20 °C à +60 °C

Humidité relative : jusqu’à 100 %Source : Standard Proposal Bluesun (Bluesun Solar)

7) Sécurité & Certifications

• Système conforme aux standards CE / ISO / sécurité grid-tie et off-grid (selon variantes).

• Protection contre surcharge, sur-tension, court-circuit, antî-islanding etc. (Bluesun Solar)

8) Liste des composants inclus

Composant. -  Quantité

Panneaux PVselon configuration (ex. 20 pcs)

Inverter BSE-15KH31

Batterie BSM48106HP5

Câbles PV (PV1-F, etc.)selon installation

Connecteurs MC4selon modules

Module Wi-Fi (option)1

Source : Standard Proposal Bluesun (Bluesun Solar)
