Module de Stockage BSR-15KW-27.1KWH-ECO

Module de Stockage BSR-15KW-27.1KWH-ECO
37 500,00 CHF

FICHE TECHNIQUE –

BSR-15KW-27,1KWH-ECO (BLUESUN)

1) Présentation du système

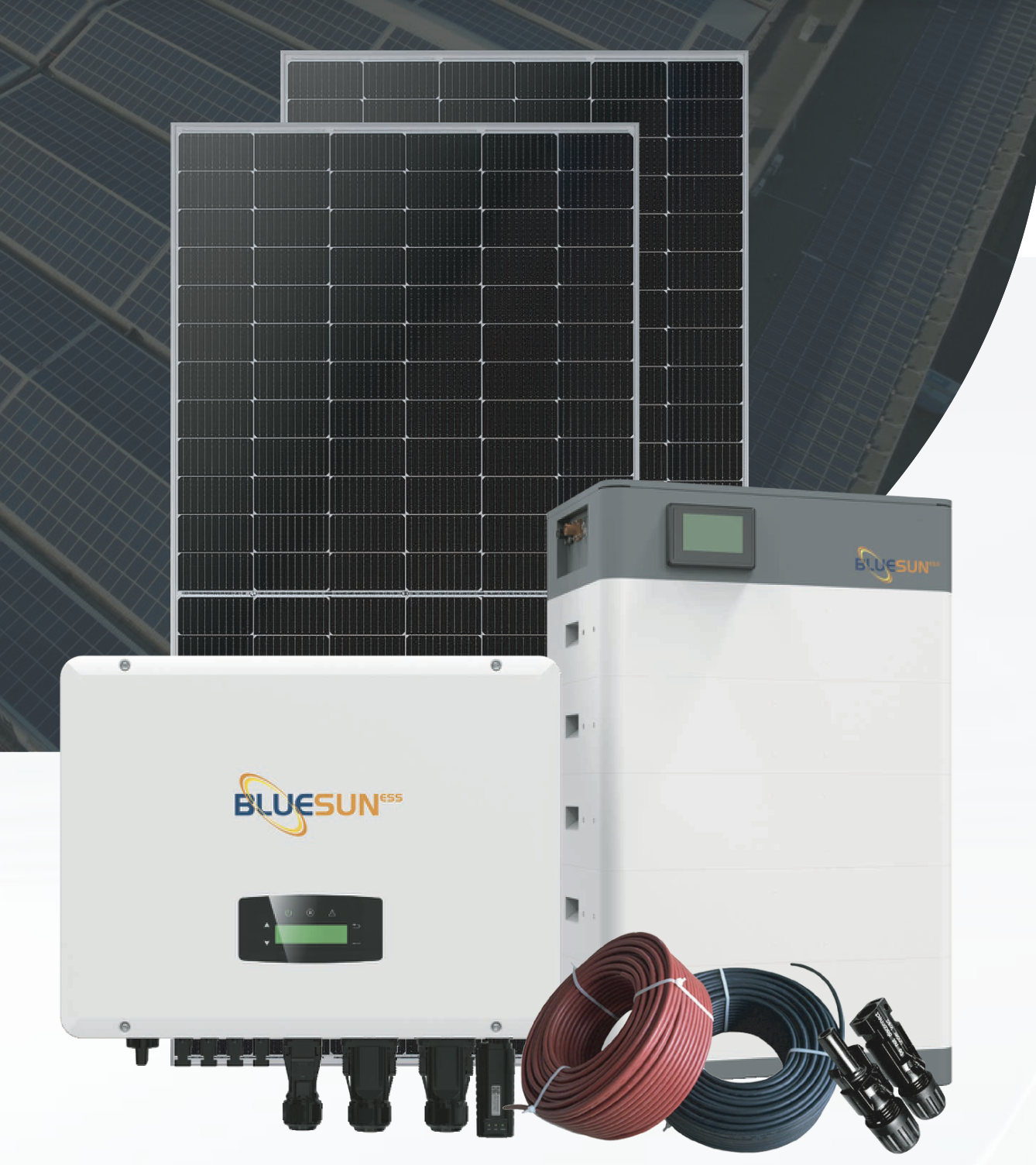

Produit : Système solaire photovoltaïque complet avec stockage
Modèle : BSR-15KW-27,1KWH-ECO
Type : Système hybride de production et stockage (solaire + batterie)
Objectif : Fournir jusqu’à 15 kW de puissance AC avec 27,1 kWh de stockage d’énergie. (Bluesun Solar)

2) Paramètres électriques système

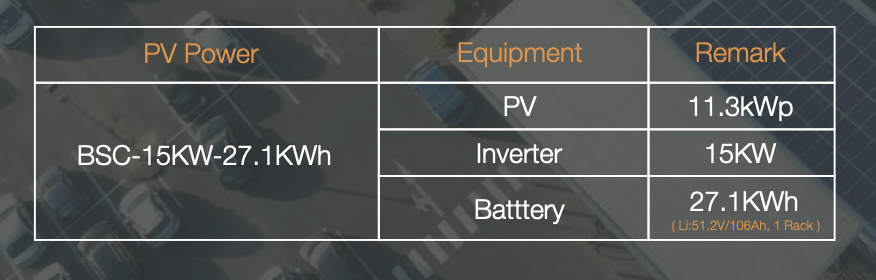

Général

Paramètre  -  Valeur

Puissance AC nominale (ou de sortie)15 kW

Capacité batterie installée27,1 kWh

Tension AC nominaleTriphasé 230/400 V

ACFréquence nominale50/60 Hz

Source : Standard Proposal Bluesun (Bluesun Solar)

3) Module de stockage (Batterie)

Modèle batterie intégré : BSM48106HP × 5
→ Bataille de plusieurs modules connectés en série/parallèle pour atteindre 27,1 kWh. (Bluesun Solar)

Paramètre. -  Spécification

Type de batterie :Lithium Fer Phosphate (LiFePO₄ / LFP)

Tension nominale~51,2 V

Capacité unitaire : 5427 Wh par module → ×5 = ≈27,1 kWh

Courant charge/décharge max100 A

Durée de vie estimée> 6 000 cycles @25 °C

Communication / BMSRS485, RS232, CAN

Poids total batterie~291 kg

(approx.)Design life> 10 ansSource : Standard Proposal Bluesun (Bluesun Solar)

Batterie LFP = excellente stabilité thermique, cycles de vie élevés et sécurité améliorée. (Bluesun Solar)

4) Onduleur / Convertisseur

Modèle d’onduleur intégré : BSE-15KH3
→ Onduleur hybride triphasé pour stockage solaire. (Bluesun Solar)

Paramètre. - Spécification

Puissance nominale AC 15 kW

Fréquence50/60 Hz

Voltage de sortie230/400 V AC

Maximale efficacité : 98,30 %

Plage tension PV (MPPT)150 – 850 V DCTension PV max autorisée1000 V DC

Courant max entrée PV : 32 A

Dimensions (L×l×H)558×535×260 mm

Poids~29 kg

Max. courant court-circuit PV :48 A

Topologie: Sans transformateur

Protection et communicationsLCD, LED, RS485, CAN

Température d’utilisation : 0 – 50 °C (charge), -10 – 50 °C (décharge)

Source : Standard Proposal Bluesun (Bluesun Solar)

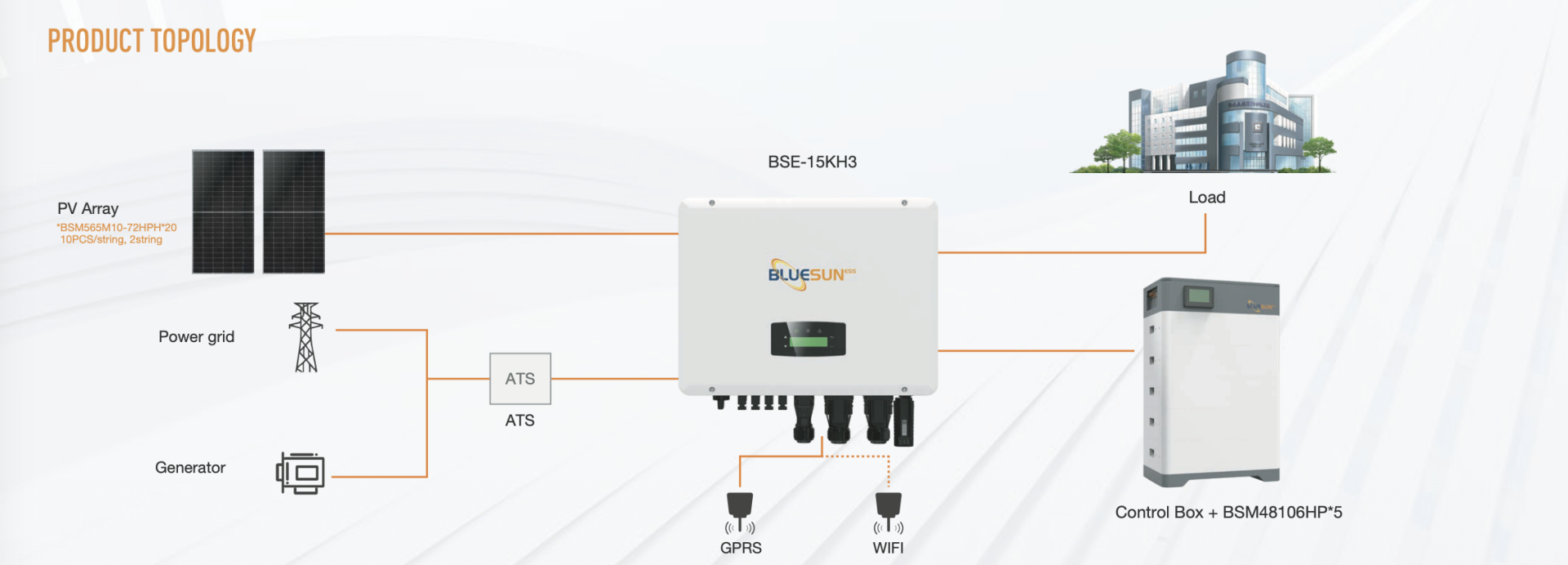

5) Configuration PV recommandée

Le système inclut généralement une connexion pour panneaux photovoltaïques adaptés à l’onduleur 15 kW avec optimisation MPPT.

Exemple carte système proposée :

  • Modules PV BSM565M10-72HPH

  • 10 modules par chaîne

  • 2 chaînes par système
    Ce schéma peut varier selon installation réelle. (Bluesun Solar)

6) Conditions environnementales

Paramètre  -  Détail

Altitude max. d’opération< 4000 m

Température de fonctionnement : -10 °C à +50 °C

Température de stockage : -20 °C à +60 °C

Humidité relative : jusqu’à 100 %Source : Standard Proposal Bluesun (Bluesun Solar)

7) Sécurité & Certifications

  • Système conforme aux standards CE / ISO / sécurité grid-tie et off-grid (selon variantes).

  • Protection contre surcharge, sur-tension, court-circuit, antî-islanding etc. (Bluesun Solar)

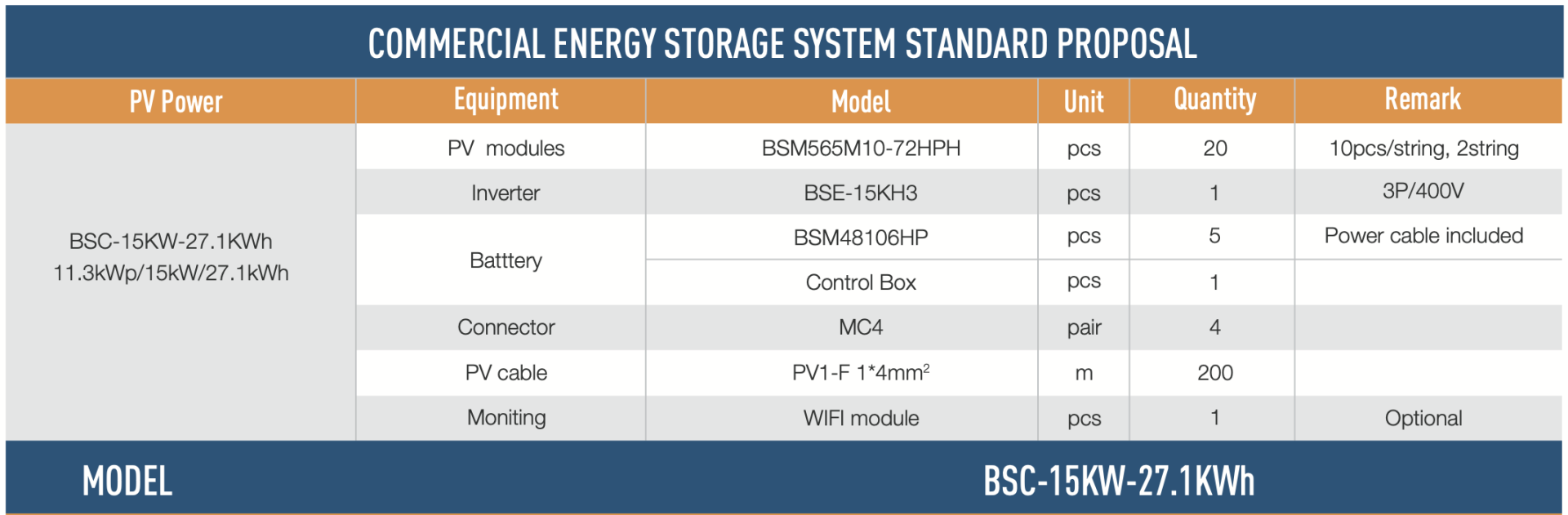

8) Liste des composants inclus

Composant. -  Quantité

Panneaux PVselon configuration (ex. 20 pcs)

Inverter BSE-15KH31

Batterie BSM48106HP5

Câbles PV (PV1-F, etc.)selon installation

Connecteurs MC4selon modules

Module Wi-Fi (option)1

Source : Standard Proposal Bluesun (Bluesun Solar)
